Fissures visibles
Des mesures manuelles décrivent un historique par paliers et un suivi récent réalisé à un autre point. Cette différence de protocole interdit une comparaison directe non justifiée.
Démonstration 2 · En maintenance
Cette démonstration est en cours de finalisation
Les restitutions déjà publiées restent consultables ci-dessous. Les nouvelles analyses et les mises à jour automatisées seront ajoutées après leurs contrôles techniques et scientifiques.
Expertise industrielle · Mesures réelles
Relier un phénomène physique à une donnée exploitable
À partir du suivi de fissures, d’un joint de dilatation, d’un mur de soutènement et de leur environnement météorologique, cette démonstration rend visible toute la chaîne qui va du terrain à une interprétation responsable.
Cadre de consultation. Les relevés sont réels et privés ; ils n’appartiennent à aucun client. Les résultats sont précalculés : la visite ne sollicite ni le Raspberry Pi, ni la station météo, ni une machine de calcul.
Situation étudiée
Plusieurs mesures pour instruire une même question
Le suivi cherche à caractériser des évolutions lentes au milieu de mouvements environnementaux, de changements de protocole et d’incidents d’acquisition. Les séries ne sont donc pas fusionnées par défaut : leur sens dépend de l’objet, du point de mesure, de l’instrument et de la période considérés.
Joint de dilatation
Son mouvement périodique constitue une série physique distincte. L’ajustement décrit les observations disponibles ; il ne démontre pas à lui seul une relation avec la fissure.
Mur de soutènement
Un comparateur automatique mesure un déplacement relatif à haute fréquence. Le signal mêle mouvement quotidien, interruptions et artefacts avant toute recherche d’une tendance lente.
Environnement météo
Température, humidité, pluie, lumière, UV et vent apportent un contexte explicatif potentiel. Les relations observées entre variables ne valent pas preuve de causalité structurelle.
Chaîne de preuve
Du terrain à l’interprétation, sans saut logique
La fiabilité ne vient pas d’un graphique isolé. Elle dépend de la continuité entre le phénomène, le protocole de mesure, les données conservées, les contrôles, les traitements et le niveau de conclusion réellement permis.
-
01
Phénomène
Formuler la question physique
Distinguer l’évolution recherchée des mouvements périodiques, des événements ponctuels et des limites propres à chaque point de mesure.
-
02
Instrumentation
Connaître ce que produit chaque instrument
Pied à coulisse numérique, comparateur automatique et station WeatherSense répondent à des protocoles et à des fréquences différents.
-
03
Acquisition
Organiser des flux manuels et automatiques
Les relevés manuels sont ajoutés périodiquement. Le capteur mesure environ toutes les trente secondes via un Raspberry Pi ; la météo suit sa propre chaîne d’acquisition.
-
04
Qualité
Qualifier avant de corriger
Coupures, lacunes, doublons, pics, sauts irréalistes, changements de pile et particularités d’horodatage sont rendus visibles avant tout calcul.
-
05
Analyses
Choisir un traitement adapté au signal
Paliers, changements d’état, périodicités, distributions, relations entre variables et intervalles d’incertitude répondent à des questions différentes.
-
06
Interprétation
Séparer résultat, hypothèse et conclusion
Un ajustement décrit une série ; une corrélation suggère une piste. Une explication physique n’est retenue que lorsque les données et les contrôles la soutiennent.
Une chaîne reproductible, sans transformer la page en registre technique.
Les données brutes, les transformations et les versions d’artefacts sont conservées et contrôlées en amont. La page publique expose les résultats utiles au raisonnement ; elle ne relance aucun calcul et ne publie pas les observations privées.
Démarche datapredict
Quatre phases, de la mesure à une décision défendable
La valeur du travail ne tient pas au nombre de courbes. Elle vient d’une progression contrôlée : conserver la source, qualifier ce qui est mesuré, tester les explications, puis n’autoriser une prévision que si elle résiste à une validation temporelle.
-
01 Chaînes actives
Mise à jour · Acquisition · Qualité
Faire entrer chaque mesure sans perdre sa provenance
Le Raspberry Pi alimente une archive append-only, les pièces météo reçues par courriel sont intégrées automatiquement et les nouveaux classeurs de mesures manuelles sont détectés. Chaque arrivée produit une génération contrôlée avant toute nouvelle restitution.
- Source brute conservée et empreinte vérifiée
- Fraîcheur, schéma, lacunes et doublons rendus visibles
- Aucun calcul relancé par le navigateur du visiteur
-
02 Résultats consultables
Mesures · Analyses
Transformer un signal en information lisible et bornée
Les restitutions rapprochent données brutes, qualité d’acquisition, évolution des séries et méthodes adaptées à leur nature. Les unités, horodatages et limites d’interprétation restent explicites jusque dans les axes et les commentaires affichés.
- Séries manuelles, comparateur automatique et météo
- Paliers, périodicités, distributions et incertitudes
- Direction du vent traitée comme une variable circulaire
-
03 En maintenance
Modélisation explicative
Tester les explications intuitives au lieu de les présumer
Les analyses en cours examinent séparément puis conjointement la météo, le joint, la géométrie du bâtiment et le mur routier. Aucun lien n’est présenté comme robuste avant d’avoir résisté aux comparaisons temporelles prévues.
- Comparaisons temporelles hors échantillon requises
- Variables et retards justifiés avant interprétation
- Corrélation, prédiction et causalité restent séparées
-
04 En maintenance
Prévision
Comparer la tendance linéaire à des modèles utiles
La droite de tendance constitue la référence minimale, mais sa stabilité récente doit être réévaluée. Un modèle plus sophistiqué ne sera retenu que s’il améliore une référence naïve lors de validations glissantes et fournit une incertitude honnête.
- Stabilité de la pente suivie dans le temps
- Validation glissante et horizon explicitement borné
- Aucune extrapolation spectaculaire sans gain démontré
Position datapredict. Une absence d’explication démontrée est préférable à une histoire causale séduisante mais fragile ; une prévision n’est présentée que dans le domaine où elle a été testée.
Mesures et analyses
Vingt et une restitutions à examiner à votre rythme
Portée des restitutions
Ces vingt et une pages présentent des résultats déjà contrôlés pour leur affichage. Chacune éclaire un aspect du suivi ; aucune ne constitue, isolément, un diagnostic structurel.
Étape 1
Présentation, acquisition et qualité
4 restitutions-

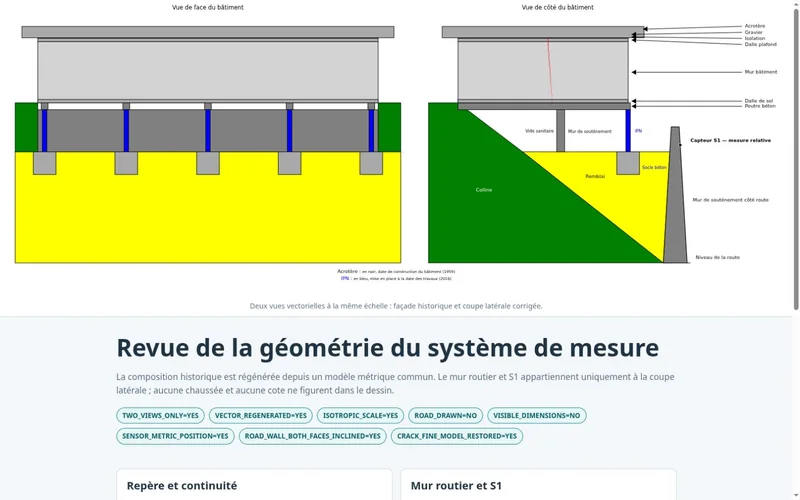

Repérage · Géométrie
Plan du bâtiment et du mur routier
Deux élévations vectorielles à la même échelle situent le bâtiment, le mur routier et le capteur S1, sans transformer le schéma en diagnostic structurel.
-
Comparateur automatique · Valeurs brutes

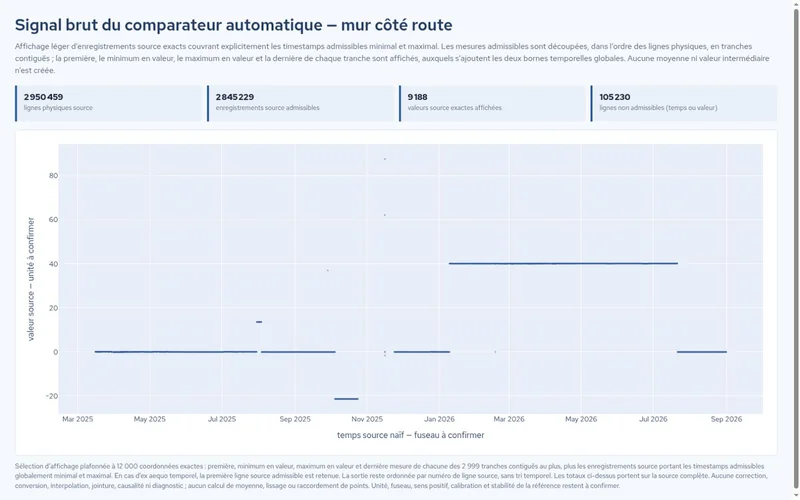

Signal brut du comparateur automatique
Chaque point conserve une valeur source dans l’ordre des lignes physiques : « valeur source — unité à confirmer » et « temps source naïf — fuseau à confirmer », sans correction, conversion, interpolation, jointure, causalité ni diagnostic.
-

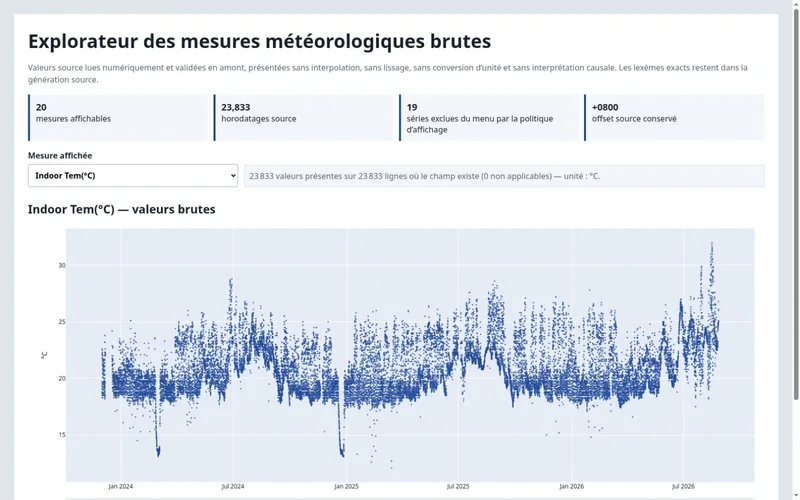

Données brutes · Exploration
Explorateur des vingt mesures retenues
Sélection directe d’une mesure météorologique pour examiner sa série brute, sans lissage, interpolation ni fusion de champs.
-

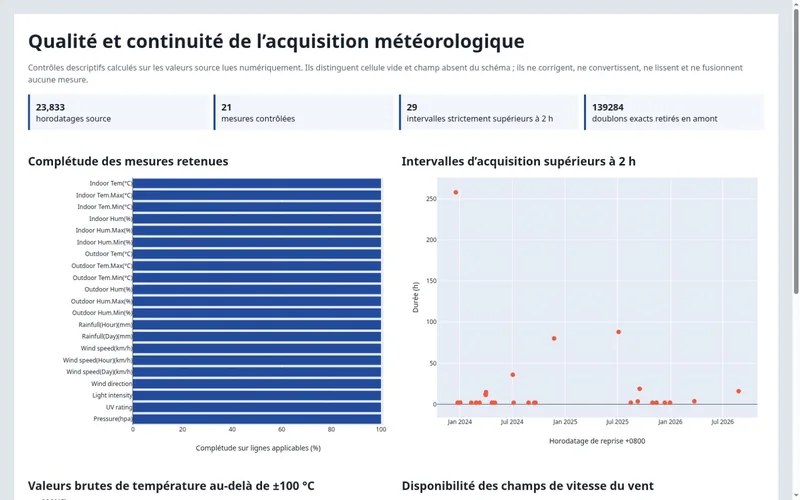

Données brutes · Contrôles
Qualité et continuité de l’acquisition
Complétude, valeurs aberrantes, trous temporels, doublons et disponibilité des champs de vent : des constats avant correction, pas un nettoyage silencieux.
Étape 2
Traitement et dataviz
14 restitutions-
Mesure manuelle · Historique

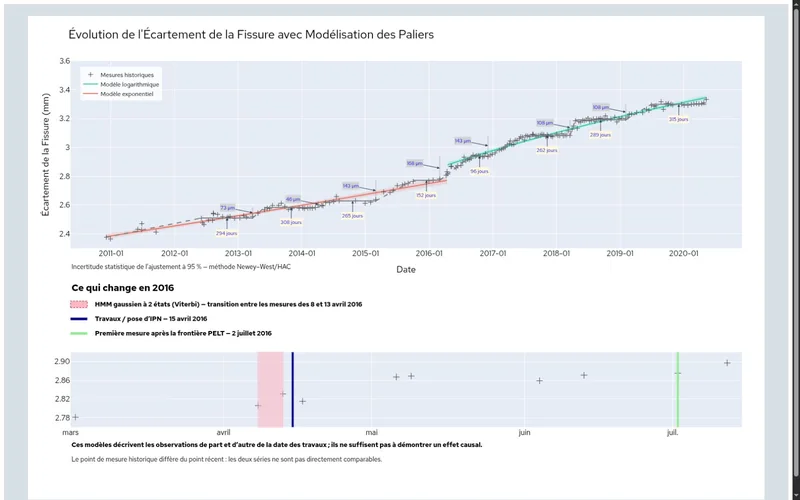

Évolution historique de la fissure
Paliers observés, événements de 2016, ajustements descriptifs et intervalles d’incertitude. Les modèles ne démontrent pas un effet causal des travaux.
-
Mesure manuelle · Suivi récent

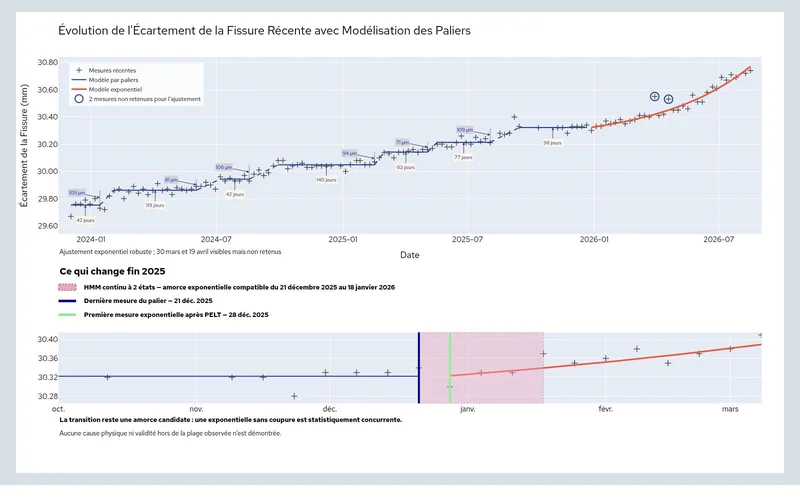

Évolution récente de la fissure
Restitution du suivi récent et de sa dynamique propre. Le point de mesure n’est pas le même que dans l’historique : les deux séries restent séparées.
-
Mesure manuelle · Périodicité

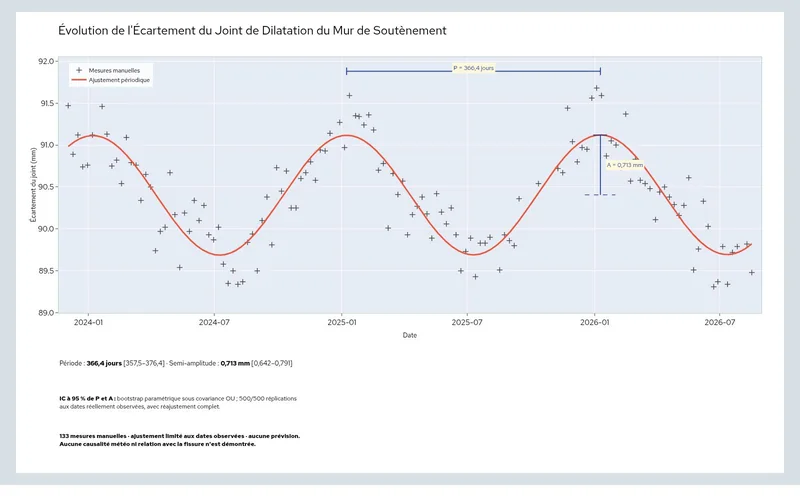

Joint de dilatation du mur de soutènement
Mesures observées, ajustement périodique et incertitude associée. Aucune causalité météo ni relation avec la fissure n’est démontrée par cette figure.
-

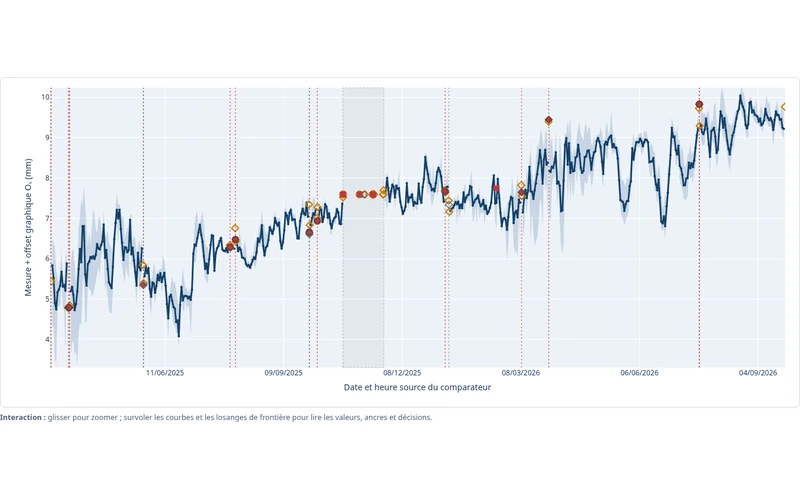

Comparateur automatique · Traitement du signal
Signal du comparateur après traitement
Vue globale avec raccords graphiques traçables, synthèses quotidiennes et normalisation thermique exploratoire. La période couverte est indiquée dans la restitution ; le déplacement absolu du mur n’est pas établi.
-

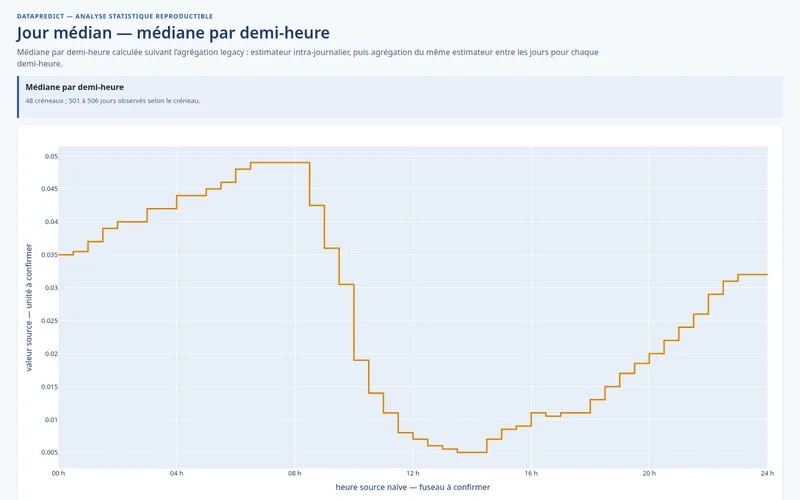

Comparateur automatique · Profil journalier
Jour médian par demi-heure
Le profil journalier médian décrit les 48 créneaux d’une demi-heure sans afficher d’intervalle artificiellement précis sur des distributions source multimodales.
-

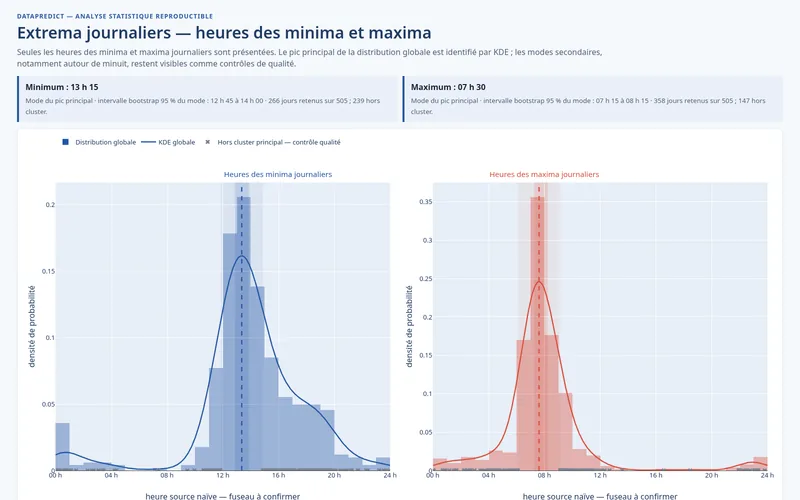

Comparateur automatique · Extrema journaliers
Heures des minima et maxima journaliers
Les heures des extrema journaliers, leur horaire principal et l’incertitude de son estimation sont présentés sans masquer les horaires secondaires utiles au contrôle de la qualité.
-

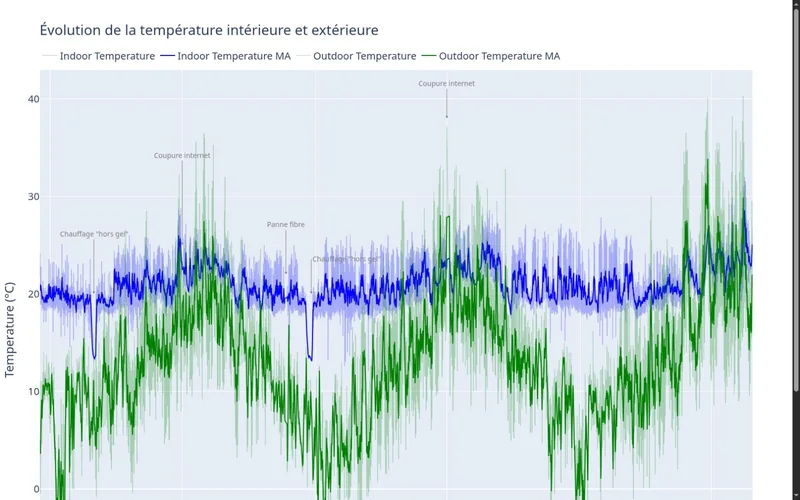

Température · Série temporelle
Températures intérieure et extérieure
Évolution des mesures et de leurs moyennes mobiles, avec repérage des incidents d’acquisition documentés.
-

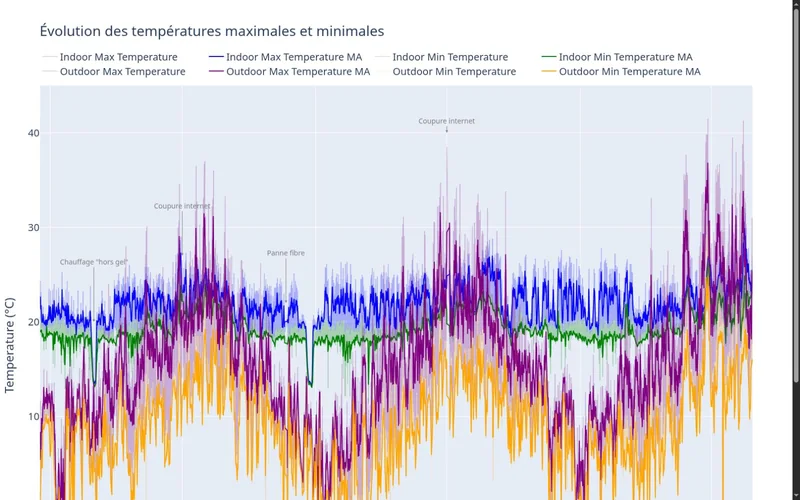

Température · Amplitudes
Températures minimales et maximales
Comparaison des minima et maxima intérieurs et extérieurs, en conservant les événements signalés dans la série.
-
Humidité · Contenu en eau

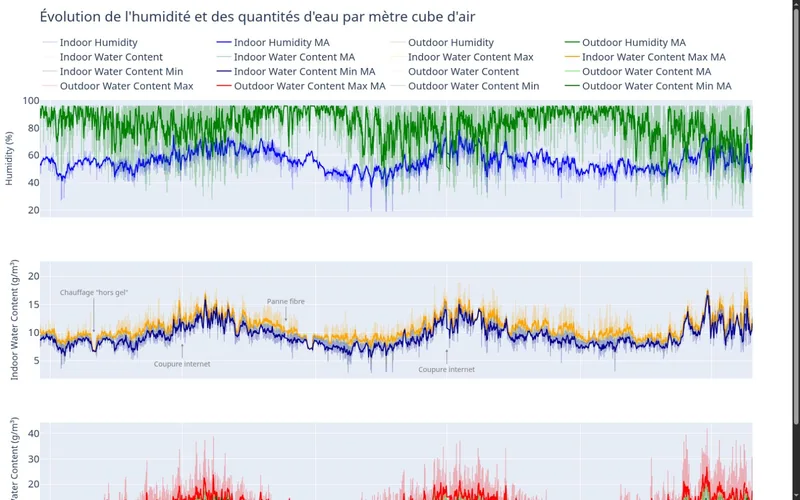

Humidité et quantités d’eau dans l’air
Lecture conjointe de l’humidité et des contenus en eau intérieurs et extérieurs, avec leurs tendances lissées.
-
Lumière · Indice UV

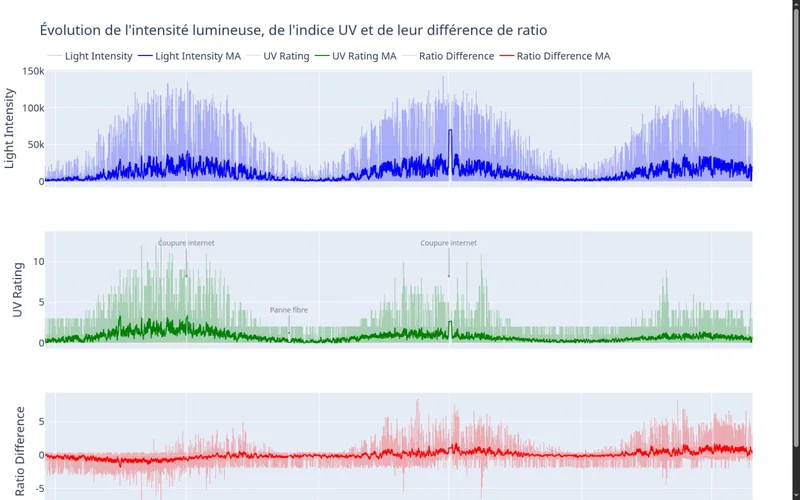

Intensité lumineuse et indice UV
Évolution de deux mesures environnementales et de leur différence de ratio, présentées sans interprétation structurelle automatique.
-

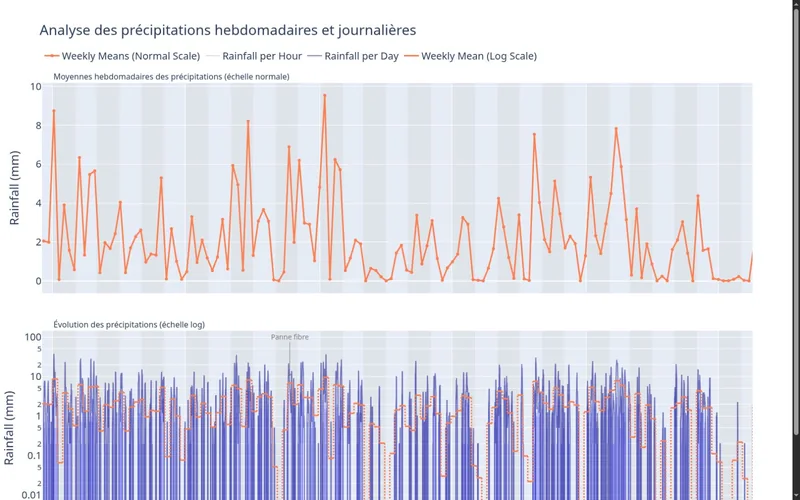

Précipitations · Échelles comparées
Précipitations hebdomadaires et journalières
Moyennes hebdomadaires sur échelle normale et mesures détaillées sur échelle logarithmique pour conserver les faibles valeurs lisibles.
-

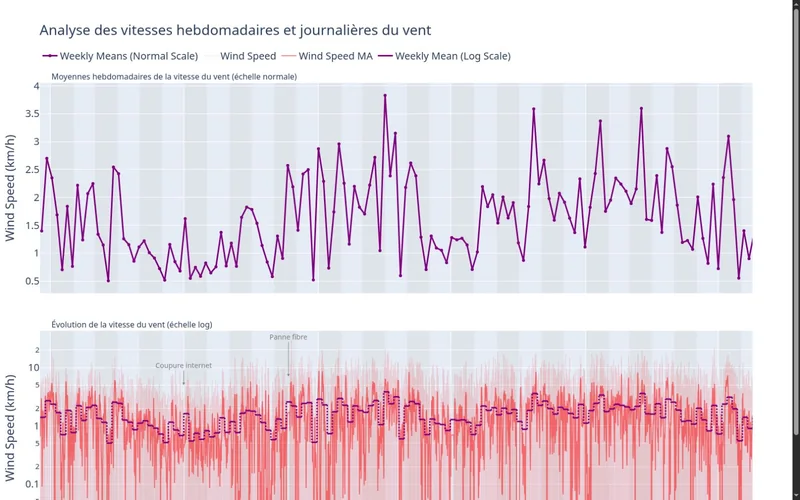

Vent · Vitesse
Vitesses hebdomadaires et journalières du vent
Moyennes hebdomadaires et série détaillée sur deux échelles pour distinguer tendance générale et variabilité des mesures.
-
Vent · Direction

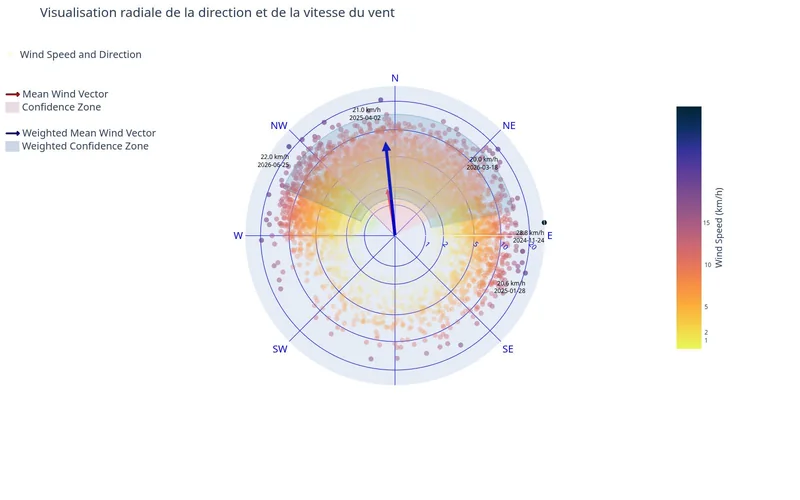

Direction et vitesse du vent
Représentation radiale des directions observées, rapprochées des vitesses correspondantes.
-
Relations croisées · Valeurs brutes

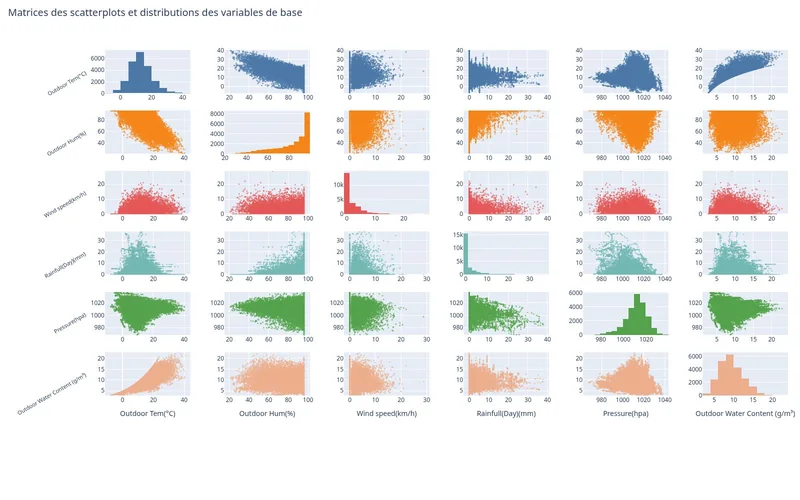

Scatterplots et distributions météo
Matrice des distributions et relations sur les valeurs affichées, sans transformation statistique supplémentaire ; le contenu en eau extérieur est une quantité dérivée.
Étape 3
Analyses et prévisions
3 restitutions-
Association · Prédiction
Facteurs testés et résultats
Évaluation de l’apport de la météo, du joint et du mur routier, avec incertitude et limites d’interprétation.
-

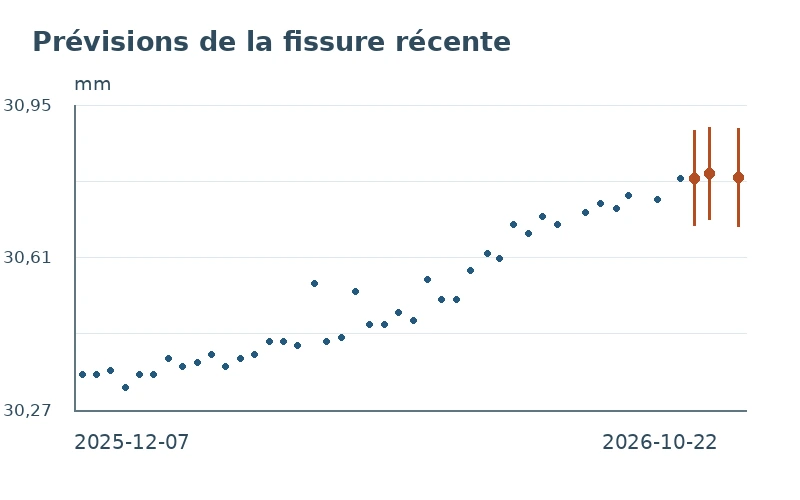

Prévision · Incertitude
Prévisions de la fissure récente
Simulation datée à 7, 14 et 28 jours, complétée par une comparaison historique distincte des méthodes.
-

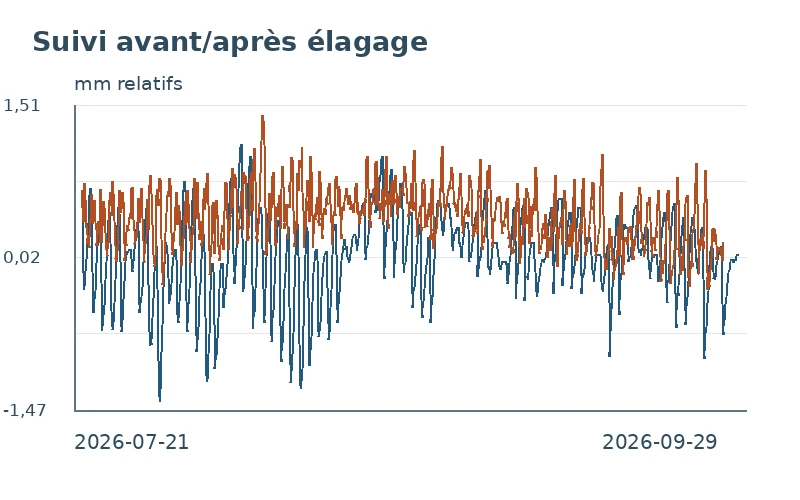

Intervention · Suivi
Suivi avant/après élagage
Protocole de comparaison de la fissure autour de l’intervention, complété par deux lectures du signal traité du mur.
Périmètre actuel des figures. Cette sélection couvre la vue géométrique du dispositif, les mesures manuelles de fissures et du joint, le signal brut du comparateur automatique et la météo. Elle ne permet ni conversion angulaire, ni causalité, ni diagnostic structurel.
Lecture responsable
Savoir précisément ce que l’on regarde
Une restitution utile indique la nature de chaque résultat et maintient une frontière nette entre mesure, correction, modèle et hypothèse.
Les valeurs produites par un protocole identifié
Chaque série reste rattachée à son objet, son instrument, son point de mesure, sa fréquence et sa période.
Les défauts rendus visibles avant traitement
Un incident d’acquisition ou une valeur physiquement improbable est documenté avant toute exclusion ou correction.
Une représentation assortie de ses hypothèses
Paliers, périodicités ou intervalles d’incertitude décrivent les données dans un cadre explicite ; ils ne valent pas cause physique.
Ce que les données ne permettent pas encore d’affirmer
La stabilité d’un ouvrage, l’effet causal d’un événement ou le lien entre deux séries exigent d’autres preuves qu’une proximité graphique.
Transposabilité
Votre sujet n’a pas besoin d’être une fissure
La même démarche s’applique à une chaîne de capteurs, à un procédé industriel, à une série physico-chimique ou à un dispositif IoT dont il faut fiabiliser les mesures avant de décider.
- Auditer une chaîne de mesure et ses défauts d’acquisition
- Étudier des séries temporelles et leurs facteurs explicatifs
- Cadrer une architecture IoT, Data ou analytique
- Transformer une analyse technique en information décisionnelle
Premier échange
Partir de votre phénomène, de vos instruments et de la décision à instruire
Un échange permet de qualifier les données disponibles, les contraintes du terrain et le niveau d’intervention utile : audit flash, étude de séries, architecture IoT/Data ou accompagnement plus long.
